Nam châm hồ quang động cơ điện tùy chỉnh

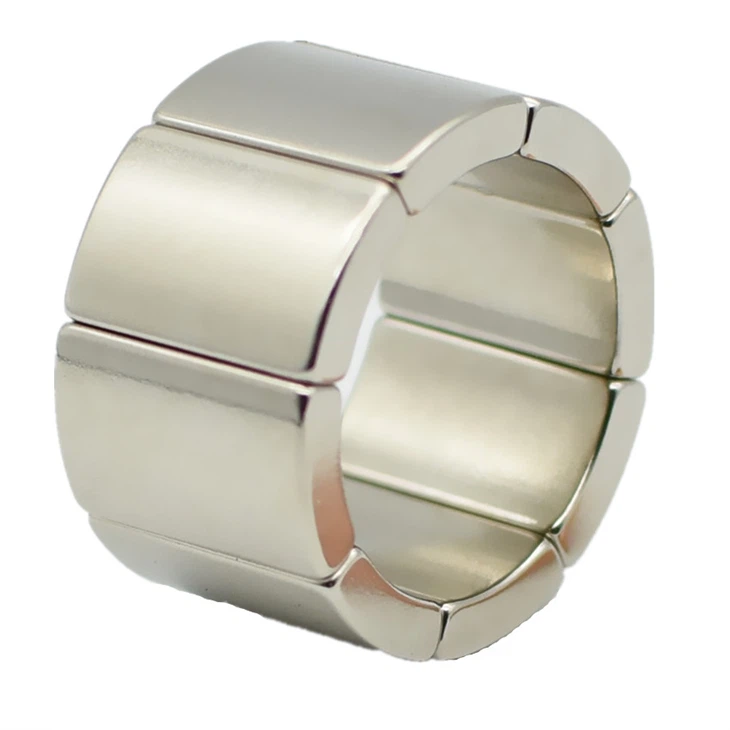

Sản phẩm này bao gồm nam châm hình vòng cung-được thiết kế đặc biệt để sử dụng trong cụm động cơ điện và các thiết bị quay có liên quan. Đây không phải là nam châm hồ quang thông thường - mà chúng làtùy chỉnhđến hình dạng rôto hoặc stato, sơ đồ từ hóa và dung sai cơ học. Trong thiết kế động cơ, việc kết hợp cẩn thận giữa hình dạng nam châm, hướng từ trường và các ràng buộc cơ học là điều cần thiết để đạt được mô-men xoắn và hiệu suất ổn định.

Không giống như các khối phẳng hoặc đĩa tiêu chuẩn, nam châm hồ quang phù hợp với vỏ động cơ hình tròn. Khi có kích thước chính xác và được từ hóa, chúng giúp giảm độ rung, phân phối mô-men xoắn mượt mà và nâng cao hiệu suất điện từ tổng thể.

• Vật liệu:Thiêu kếtNdFeB(Boron sắt Neodymium)
• Hình dạng:Cung / Đoạn - được điều chỉnh để phù hợp với cấu hình rôto/stato của bạn
• Kích thước:Hoàn toàn có thể tùy chỉnh (OD, ID, chiều dài cung, độ dày)
• Từ hóa:Mẫu từ tính xuyên tâm, hướng trục hoặc nhiều{0}cực cho mỗi thiết kế
• Sức chịu đựng:Tiêu chuẩn ±0,3–0,5 mm (có thể siết chặt theo yêu cầu)
• Lớp phủ:Ni-Cu-Ni (tiêu chuẩn); tùy chọn epoxy, kẽm, PTFE cho các môi trường cụ thể
• Xử lý nhiệt độ:Các lớp tiêu chuẩn lên tới ~ 80 độ; các biến thể nhiệt độ-cao có sẵn theo yêu cầu

Không giống như nam châm-có sẵn{1}}, các thành phần nàyđược thiết kế theo đặc điểm kỹ thuậtvà phải phù hợp với khe hở động cơ, số cực và thiết kế mạch từ để tránh mất hiệu suất hoặc nhiễu lắp ráp.

Liên hệ ngay





Nam châm hồ quang thường được sử dụng trong cụm quay của động cơ:

• Cánh quạt:Các đoạn được từ hóa hướng tâm sắp xếp xung quanh một trục để tạo ra từ thông đồng đều trong động cơ đồng bộ và không chổi than.
• Stator:Trong một số thiết kế nhất định, các đoạn cung tạo ra mật độ thông lượng khe hở không khí được kiểm soát để cải thiện hiệu suất điện từ.
• Số lượng cực & phân bố trường:Các mẫu từ hóa tùy chỉnh quản lý mật độ từ thông, gợn sóng mô-men xoắn và hành vi ăn khớp.

Việc cung cấp các tệp CAD hoặc bản vẽ có hình dạng động cơ, số cực mục tiêu và thông số kỹ thuật-khe hở không khí đảm bảo nam châm được tối ưu hóa về hiệu suất và độ lắp ráp phù hợp.

• Độ chính xác kích thước:Gia công được kiểm soát chặt chẽ đảm bảo rằng nam châm vừa khít với vỏ của chúng mà không có sự thay đổi khe hở có thể làm giảm hiệu suất.
• Kết hợp thông lượng:Động cơ sử dụng nam châm phân đoạn được hưởng lợi từ các cặp/nhóm phù hợp có cường độ từ ổn định.
• Quy hoạch nhiệt:Các ứng dụng động cơ có nhiệt độ-cao phải chỉ định cấp NdFeB thích hợp để giảm thiểu rủi ro khử từ.

Nếu thiết kế của bạn yêu cầu các hướng từ hóa thay thế (ví dụ: các đoạn trục có nhiều{2} cực), điều này có thể được đáp ứng trong quá trình thiết lập sản xuất.

Nam châm hồ quang tùy chỉnh được sử dụng trong các hệ thống điện có kích thước nhỏ gọn và từ trường ổn định là rất quan trọng:

• Động cơ DC không chổi than công nghiệp (BLDC)
• Hệ thống truyền động và thiết bị truyền động xe điện
• Robotics và bộ điều khiển chuyển động
• Máy phát điện và máy phát điện
• Mô-đun tự động hóa chính xác

Các nhà phát triển và nhóm lắp ráp động cơ thường sử dụng nam châm tùy chỉnh ngay từ đầu trong chu trình thiết kế để tránh việc sửa đổi hoặc tái cân bằng ở giai đoạn cuối.

Chúng tôi hỗ trợ quy trình làm việc của CTO (Cấu hình-để-Đặt hàng) cũng nhưđơn đặt hàng số lượng lớncho các dự án OEM. Dịch vụ tùy biến bao gồm:

• Hình học và từ hóa phù hợp cho mỗi tệp thiết kế
• Lựa chọn lớp phủ để tiếp xúc với chất ăn mòn hoặc môi trường
• Kiểm soát dung sai cho lắp ráp tự động
• Bao bì được tối ưu hóa cho nguồn cấp dữ liệu dây chuyền sản xuất

Để có báo giá chính xác, hãy gửi bản vẽ của bạn (STEP, IGES), điều kiện hoạt động dự kiến ​​và khối lượng dự kiến ​​hàng năm.

Mỗi lô có thể được cung cấp:

• Báo cáo kiểm tra kích thước
• Đo từ thông và lực kháng từ
• Xác minh lớp phủ và độ bám dính
• Tài liệu truy xuất nguồn gốc

Các báo cáo này hỗ trợ kiểm tra chất lượng đầu vào và tiêu chí chấp nhận sản xuất.

Chú phổ biến: nam châm hồ quang động cơ điện tùy chỉnh, nhà sản xuất, nhà cung cấp, nhà máy, tùy chỉnh
